MÁY QUANG PHỔ RAMAN
HÃNG SẢN XUẤT:  ProTrusTech– Đài Loan
1.     Ưu điểm khi sử dụng quang phổ Raman:
o   Không cần chuẩn bị mẫu
o   Lấy mẫu không phá hủy
o   Dấu vân tay hóa học cụ thể
o   Nhận dạng vật liệu nhanh phù hợp với cơ sở dữ liệu quang phổ
o   Tương thích với các mẫu nước
o   Phân tích tại chỗ.

2.     Nguồn gốc thành phần của máy quang phổ Raman của ProTrusTech (nói không với nguồn gốc từ Trung Quốc):
o   CCD & Spectrometer：English、Netherlands、Taiwan
o   Laser：Germany RGB、Coherent 、ThorLab 、Lithuania
o   Filter：America 、Canada 、Japan
o   CCD Image：Germany
o   Lens：Japan
o   Optic box & parts：Taiwan
o   STAGE：Olympus、Germany 、America
o   Software：Taiwan PTT

3.     Loại mẫu và ứng dụng

Model	RAMaker	MRID	MRI	GMDX	GMD	GMD P
Micro Raman	Yes	Yes	Yes	Yes	No	No
Chất hữu cơ	633, 785	633, 785	633  or 785	633  or 785	633  or 785	785
Chất vô cơ	532	532	532	532	532	532
Khoa học sinh học	532, 633	532, 633	633 OR 785	633 OR 785	633 OR 785	-
Kích thước mẫu ~2 um	Yes	Yes	Yes	Yes	No	No
Màng mỏng	Yes	Yes	Yes	Yes	No	No
Bột	Yes	Yes	Yes	Yes	Yes	Yes
Chất lỏng	Yes	Yes	Yes	Yes	Yes	Yes, but no suggest
Mẫu lớn	No	No	No	No	No	Yes
SERS Chip	Yes	Yes	Yes	Yes	No	No
Ứng dụng	Ngành vật liệu Graphene, Carbon Công nghiệp bán dẫn & năng lượng mặt trời  Hóa học và Polyme Ngành dược phẩm Khoa học sinh học và chẩn đoán y tế, nghiên cứu bệnh tật, Khoáng vật học & Ngọc học	Ngành vật liệu Graphene, Carbon Công nghiệp bán dẫn & năng lượng mặt trời  Hóa học và Polyme Ngành dược phẩm Khoa học sinh học và chẩn đoán y tế, nghiên cứu bệnh tật, Khoáng vật học & Ngọc học Khoa học môi trường Phân tích pháp y	Ngành vật liệu Graphene, Carbon Công nghiệp bán dẫn & năng lượng mặt trời  Hóa học và Polyme Ngành dược phẩm Khoa học sinh học và chẩn đoán y tế, nghiên cứu bệnh tật, Khoáng vật học & Ngọc học Khoa học môi trường Phân tích pháp y	Vật liệu Graphene, Carbon Công nghiệp bán dẫn & năng lượng mặt trời Hóa học và Polyme Ngành dược phẩm Khoa học sinh học và chẩn đoán y tế, nghiên cứu bệnh tật, Khoáng vật học & Ngọc học Khoa học môi trường Phân tích pháp y	Hóa học và Polyme Ngành dược phẩm Khoa học sinh học và chẩn đoán y tế, nghiên cứu bệnh tật Công nghiệp bán dẫn & năng lượng mặt trời Khoáng vật học & Ngọc học Khoa học môi trường Phân tích pháp y	Hóa học và Polyme Ngành dược phẩm Công nghiệp bán dẫn & năng lượng mặt trời Khoáng vật học & Ngọc học Phân tích pháp y


4.     Thông số kỹ thuật:

Model	RAMaker	MRID	MRI	GMDX	GMD	GMD P
Tia laser và thiết kế quang học đơn	free space	free space	free space	free space	free space	Fiber
Kính hiển vi	Yes	Yes	Yes	Yes	No, upgradeable	No, upgradeable
LED / Nguồn điện(W)	5W	3W	3W	3W	None	None
Camera CCD / Pixel	5M	5M	5M	5M	None	None
Số tia laser	3, + extend 3	2	1	1	1	1
Lựa chọn tia laser (nm)	266,375, 405,573, 532, 633, 785, 808	375, 405, 532, 633, 785, 808	375, 405, 532, 633, 785, 808	375, 405, 532, 633, 785, 808	375, 405, 532, 633, 785, 808	375, 405, 532, 785, 808
Chuyển đổi tia laser tự động	Yes	Yes	Yes	Yes	No	No
Điều khiển nguồn laser	2 ways continuely N.D. filer laser controlled	2 ways continually N.D. filer laser controlled	2 ways continually N.D. filer laser controlled	2 ways continually N.D. filer laser controlled	1 way laser controlled 1 mW/ Step	1 way laser controlled 1 mW/ Step
Giá giữ mẫu	Microscopy Stand	Microscopy Stand	Microscopy Stand	Microscopy Stand	Sample Holder for Diamond, powder, liquid	Probe, touch measure
Raman or PL	Raman+ PL	2 Raman or Raman+ PL	Raman or PL	Raman or PL	Raman or PL	Raman
Dải Raman, cm-1	79~	79~2100 or 3500 or 5500	79~2100 or 3500 or 5500	79~2100 or 3500 or 5500	150~3500 or 5500	200~3500
Độ phân giải, cm-1	0.8 / 0.3 best	1.3 /1.8/ 4.3	1.3 /1.8/ 4.3	1.3 /1.8/ 4.3	1.8/ 4.3	1.8
CCD, pixel	1024x256	2048 x 64	2048 x 64	2048 x 64/ / 2048 x 1	2048 x 1	2048 x 1
Dải PL, nm	266~1100	380~1100	380~1100	380~1100	380~1100	No
	Khả năng nâng cấp
Hình ảnh Raman	Raman Image	Raman Image	Raman Image	Raman Image	No	No
Phân cực (Polarization)	Yes	Yes	No	No	No	No
Nhiệt độ	Cooling/ Heating Stage	Cooling/ Heating Stage	Cooling/ Heating Stage	Cooling/ Heating Stage	No	No
STM Raman	No	Yes	Yes	Yes	Yes	No
TCSPC/ FLIM	Yes	Yes	Yes	Yes	No	No
Giá	High	High	Middle	Middle	Cheaper	Cheaper


4.1.        Portable Raman System-GMD
GMD:GMD là một hệ thống Raman vĩ mô di động.Kích thước nhỏ gọn giúp bạn dễ dàng mang nó từ phòng thí nghiệm đến hiện trường.Chế độ đo dọc hoặc ngang có thể thay đổi dễ dàng, giúp GMD linh hoạt hơn.GMD được thiết kế với đường dẫn ánh sáng đầu vào trực tiếp bằng laser và có sẵn cho nhiều bước sóng kích thích hơn: 532 nm hoặc 785 nm hoặc những gì bạn muốn, vui lòng kiểm tra thông số kỹ thuật của hệ thống.GMD là hệ thống raman chất lượng cao bao gồm quang học tiêu điểm, bộ ổn định nhiệt độ laser và đầu dò CCD hiệu suất cao.
Hệ thống raman GMD series sử dụng hệ thống laser RGB của Đức. Công suất laser có thể được điểu khiển 1mW/1 bước bởi phần mềm.
GMD cung cấp dải rộng giá đựng mẫu, phù hợp cho nhiều loại mẫu, như: cuvet, vial, slide, gem, capillary và SERSchip.
GMDc: GMDc có thể được tùy chỉnh gọi là GMDc kết hợp các hệ thống CCD làm mát đặc biệt cho phép hoạt động liên tục mà không có tiếng ồn nhiệt, nó có thể được cung cấp nhiều tính năng ưu việt như độ ổn định cao, độ nhạy cao, tốc độ cao và tiếng ồn thấp.
GMDX: là hệ thống micro Raman di động.Hệ thống nhỏ gọn tất cả trong một bao gồm bàn mẫu ba trục XYZ, camera CCD 5M pixel, ống kính 10X.Khách hàng có thể tự thay đổi các độ phóng đại khác nhau của vật kính.
GMDXc:có thể được tùy chỉnh gọi là GMDXc kết hợp các hệ thống CCD làm mát đặc biệt cho phép hoạt động liên tục mà không có tiếng ồn nhiệt, nó có thể được cung cấp nhiều tính năng ưu việt như độ ổn định cao, độ nhạy cao, tốc độ cao và tiếng ồn thấp.
Có 2 cách để điều khiển nguồn Laser:
-            Điều khiển bằng phần mềm, 1mW/ 1 bước cho RGB Lasersystems
-            Ngoài ra, công suất laser có thể giảm nhờ bộ lọc mật độ trung tính biến đổi liên tục hình tròn (OD 2,0~0,04) cũng được điều khiển bằng phần mềm với độ chính xác cao.Điều đó có nghĩa là công suất tối thiểu của tia laser có thể giảm xuống 0,01 mW

4.2.        MRID
MRID (Laser Kép Nhận dạng Raman Vi mô) MRID là một hệ thống Raman cực nhỏ được tích hợp sẵn hai tia laser có thể tự động chuyển đổi bằng phần mềm. Thiết kế này được cấp bằng sáng chế Đài Loan I709732 và bằng sáng chế Hoa Kỳ US 11.340.114 B2.
Nó giải quyết vấn đề tối ưu hóa đường quang học mỗi khi sử dụng một bước sóng laser khác nhau, đồng thời cung cấp một hệ thống quang học có độ tin cậy cao mà người dùng không có nền tảng quang học cũng có thể xử lý dễ dàng.
Mô-đun laser thứ ba trở lên có thể được tích hợp vào hệ thống MRID nhờ thiết kế xen kẽ theo chiều ngang cho đường dẫn quang học.Với hai trong số các tia laser được tích hợp sẵn và cố định, (các) mô-đun laser bổ sung được kết nối qua sợi quang học có thể được người dùng thay thế và định cấu hình, tạo điều kiện thuận lợi cho nhiều ứng dụng hơn.(tùy chỉnh)
Thu nhận bước sóng kép:
Một cú nhấp chuột để tự động đo quang phổ bị kích thích bởi các bước sóng khác nhau là một tính năng độc quyền khác của PTT.Hai phổ thu được tự động dưới đây cho thấy ở phạm vi 520 cm-1 cũng như NIR, chip silicon hoạt động khác nhau dưới laser 785-nm và dưới 532-nm.Tính năng này cũng có thể thu được cả tín hiệu Raman và Quang phát quang tương ứng và tự động từ cùng một nguồn kích thích

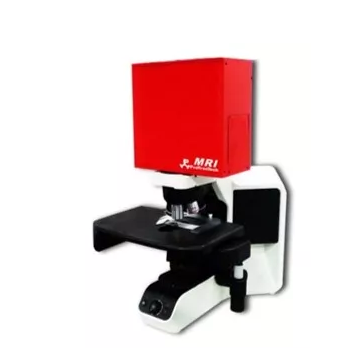

4.3.        MRI Spectrometer
MRI (Micro Raman Identification) là một hệ thống micro Raman nhỏ gọn và được mô đun hóa có tia laser có thể dễ dàng hoán đổi với các tia laser khác có bước sóng khác nhau.Đường dẫn quang của nó cũng có thể được người dùng tối ưu hóa phù hợp mà không gặp khó khăn.Thiết kế này, được cấp bằng sáng chế của Đài Loan (I570402, I593953) cũng như bằng sáng chế tiện ích của Hoa Kỳ (US 10.247.674 B2), tiếp tục cho phép đo Raman ở các góc linh hoạt và ở các vị trí khó.

4.4.        RAMaker
RAMaker là hệ thống Raman / PL chuyên nghiệp cho phép bước sóng kích thích trên dải rộng của sự lựa chọn. Tối đa 3 tia laser có thể tích hợp trong buồng tối, có thể lựa chọn các bước sóng là: 355, 375, 405, 473, 488, 532, 633, 785 và 830 nm. Nguồn tia UV hoặc NIR như: 248, 266 và 325nm có thể gắn bên ngoài.
